ПОРАДИ ЩОДО ВСТАНОВЛЕННЯ: СТІЙКИ MACPHERSON І КАРТРИДЖІ



ЗНЯТТЯ / ДЕМОНТАЖ



Щоб замінити поточну стійку MacPherson, Виконайте дії, які вказані в посібнику з ремонту від виробника. Заміна переважно складається з таких кроків:



1. Встановіть автомобіль на підйомник.



M753_Pictos_Macpherson-removal-2

2. Перед підняттям автомобіля ослабте (але не виймайте) болти, що кріплять колесо.

M753_Pictos_Macpherson-removal-1-3

3. Відкрийте капот і підніміть автомобіль.

M753_Pictos_Macpherson-removal-4

4. Зніміть колесо.

M753_Pictos_Macpherson-removal-5

5. За необхідності ослабте кульові опори на наконечниках рульової тяги та стійках стабілізатора. Також ослабте болти, які кріплять стійку до поворотного кулака та іншої рульової тяги.

M753_Pictos_Macpherson-removal-6

6. Знайдіть верхнє кріплення стійки. Ослабте та зніміть болти, які кріплять верхній монтажний комплект до «чашки» кузова. Будьте обережні: після виймання цих болтів стійка може впасти.

M753_Pictos_Macpherson-removal-7

7. Акуратно вийміть стійку у зборі з автомобіля. У деяких моделях автомобілів необхідно стиснути пружину перед тим, як витягнути стійку у зборі.

M753_Pictos_Macpherson-removal-8

8. Стисніть пружину за допомогою пристрою для стиснення пружини. Переконайтеся, що стійка та пристрій для стиснення пружини надійно закріплені та спрямовані в протилежну від вас сторону. Завжди дотримуйтесь інструкцій виробника пристрою для стиснення пружини.

M753_Pictos_Macpherson-removal-9

9. Виконавши дії зі стиснення та фіксування гайки, за допомогою відповідних інструментів (порожнистий гайковий ключ, комбінований гайковий ключ із храповим механізмом) зніміть гайку у верхній частині штока стійки.

M753_Pictos_Macpherson-removal-10

10. Зніміть старий верхній монтажний комплект (підшипник стійки та гумову втулку), пружину й захисний комплект (буфер стиснення та брудозахисний щиток).

M753_Pictos_Macpherson-removal-11

11. Зніміть кільце, яке фіксує картридж стійки та всі внутрішні деталі (центрувальна втулка та ін.) всередині корпусу стійки.



Встановлення



M753_Pictos_Macpherson-assembly-1

1. Прокачайте картридж стійки, стиснувши та розтягнувши його в робоче положення. Повторіть цю процедуру 5 разів.

M753_Pictos_Macpherson-assembly-2

2. Залийте невелику кількість масла (приблизно 50 куб. см) у трубку стійки. Це допоможе уникнути температурної деформації елемента, зменшити шум і продовжити термін експлуатації.

M753_Pictos_Macpherson-assembly-3-4

3. Вставте новий картридж у корпус стійки.

4. Встановіть нове стопорне кільце з комплекту нового картриджа та затягніть його із зусиллям, вказаним виробником. Переконайтеся, що елемент надійно зафіксовано всередині корпусу.



ВСТАНОВЛЕННЯ СТІЙКИ



M753_Pictos_Macpherson-strut-fit-1

1.Встановіть правильно пружину в гніздо пружини у стійці.

M753_Pictos_Macpherson-strut-fit-2-3

2. Встановіть новий захисний комплект (буфер стиснення та брудозахисний щиток) на шток стійки.

3. Встановіть верхній монтажний комплект поверх штока стійки й пружини та затягніть гайку штока стійки із зусиллям, вказаним виробником.

M753_Pictos_Macpherson-strut-fit-4

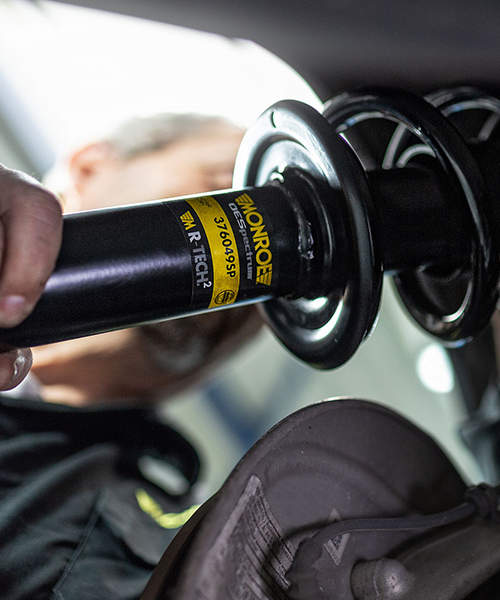

4. Закріпіть стійку у зборі на поворотному кулаці. Затягуйте болти руками, щоб вузол міг вільно рухатися.

M753_Pictos_Macpherson-strut-fit-5-6

5. Встановіть стійку у зборі назад у «чашу» стійки та руками затягніть болти верхнього монтажного комплекту, щоб тимчасово закріпити вузол на шасі.

6. Затягніть усі болти, які кріплять стійку до відповідних елементів рульового керування та підвіски (тяга стабілізатора, рульові тяги, поворотний кулак тощо) із зусиллям, вказаним виробником.

M753_Pictos_Macpherson-strut-fit-7-8B

7. Встановіть колесо та затягніть болти із зусиллям, вказаним виробником.

8. Затягніть болти верхнього монтажного комплекту стійки із зусиллям, вказаним виробником.

M753_Pictos_Macpherson-strut-fit-9

9. Виконайте фінальну перевірку всіх компонентів.

M753_Pictos_Macpherson-strut-fit-10

10. Відрегулюйте кут розвалу-сходження коліс.

M753_Pictos_Macpherson-strut-fit-11

11. Проведіть тест-драйв автомобіля та передайте його клієнтові.

Примітка: Виключно для інформаційних цілей. Ми не несемо ніякої відповідальності за пошкодження, викликані вашою інтерпретацією цього матеріалу
