DICAS DE INSTALAÇÃO: RÓTULAS

Instruções passo a passo para uma reparação completa e de elevada qualidade.

RÓTULAS DA DIREÇÃO

Para substituir rótulas da direção danificadas, siga o procedimento indicado no manual de reparação do fabricante. Regra geral, o procedimento pode ser resumido nos seguintes passos:

1. Coloque o veículo no elevador e remova a roda.

2. Desaperte a porca que fixa a rótula do lado da roda ao braço da direção e remova a porca que a liga ao eixo da direção.

3. Utilizando um extrator adequado, liberte o cone da rótula do respetivo assento no eixo.

4. Antes de remover a rótula da ponteira da barra de direção, faça uma medição de referência da distância ou conte o número de voltas que a ponteira da barra de direção foi apertada. Desta forma, a rótula nova pode ser colocada na mesma posição da antiga, alterando o menos possível o ângulo predefinido de convergência/divergência.

5. Se for necessário substituir a rótula axial, remova a porca do braço da direção e desmonte o fole de direção antes de instalar a rótula do lado da roda. Desaperte as braçadeiras do fole de direção e remova o fole da caixa de direção. Em seguida, desaperte a rótula axial com um extrator adequado e remova-a da cremalheira.

6. Siga a ordem inversa para instalar a rótula nova, dando especial atenção ao binário especificado pelo fabricante.

7. Alinhe a direção.

Assista ao vídeo de inspeção da rótula de direção.

Assista ao vídeo de substituição da rótula de direção.

Descubra mais vídeos no canal da Monroe^® no Youtube.

RÓTULA DE SUSPENSÃO

Para substituir uma rótula de suspensão danificada, siga o procedimento específico indicado no manual de reparação do fabricante. Regra geral, o procedimento pode ser resumido nos seguintes passos:

1. Coloque o veículo no elevador e remova a roda.

2. Se necessário, desmonte a transmissão, seguindo as instruções do fabricante, para aceder à porca que fixa a rótula ao eixo.

3. Desaperte os parafusos ou porcas que fixam a rótula ao braço de controlo transversal e ao eixo da direção.

4. Utilizando um extrator adequado, liberte o cone da rótula do respetivo ponto de fixação ao eixo da direção e, com o auxílio de uma alavanca, pressione suavemente o braço de suspensão para baixo para removê-lo do respetivo corpo. Se necessário, remova os elementos de suspensão que estão fixados no braço (as barras de direção da barra de torção oscilante, amortecedores, etc.) para que não forcem o braço.

5. Remova a rótula antiga e instale a nova seguindo o processo inverso. Preste especial atenção ao binário especificado pelo fabricante.

6. Alinhe a direção.

Atenção: se a rótula estiver integrada no braço de controlo transversal, é necessário substituir o braço na totalidade

Assista ao vídeo de inspeção da rótula de suspensão.

Assista ao vídeo de substituição da rótula de suspensão.

Descubra mais vídeos no canal da Monroe no Youtube.

Nota: Apenas para fins informativos. Não nos responsabilizamos por quaisquer danos resultantes da sua confiança neste conteúdo

PROCURA rótulas?

Explore a gama de rótulas Monroe ou consulte o catálogo eletrónico para descobrir qual é a rótula indicada para o seu veículo.

Gama de rótulas Monroe

ecatálogo

Outra assistência técnica que poderá ser do seu interesse

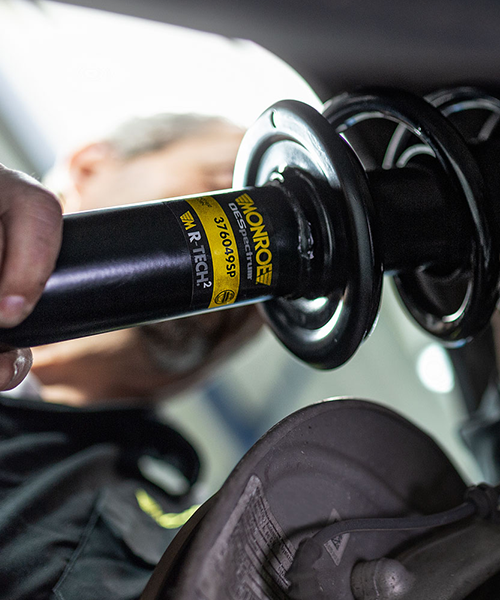

Guia de instalação de amortecedores
