MONTAJ İPUÇLARI: GAZLI AMORTİSÖRLER

BAŞLAMADAN ÖNCE

Yeni bir doğrudan uyumlu olmayan gaz yayı sipariş etmeden önce aşağıdaki bilgileri toplayın:

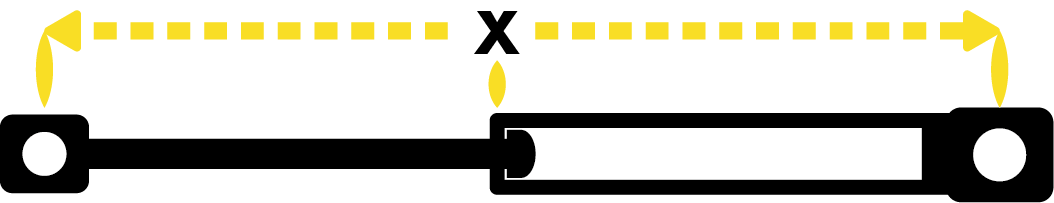

1. Orijinal yayı belirlemek için, ünitenin tamamen uzatılmış haldeyken, gövdenin alt uç montaj merkezinden piston çubuğunun üst montaj merkezine kadar olan uzunluğu ölçün.

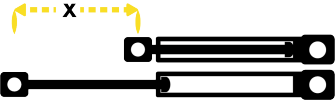

2. Strok mesafesini ölçün (tam sıkıştırılmış ve tam uzatılmış çubuk uzunluğu arasındaki fark).

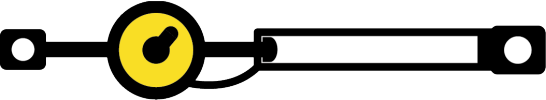

3. Yeni yay için gereken basıncı belirleyin.

4. Eski birimi değiştirmek için gereken uç bağlantı türlerini kontrol edin.

5. Aracın üretim yılı, markası ve modeli not edin.

ANA HUSUSLAR

1. En yüksek performansı sağlamak ve dengesiz yüklenmeden kaynaklanan burulmayı önlemek için her zaman her iki gaz yayı da değiştirin.

2. İç nitrojen gaz basıncı genellikle 330 Newton'un üzerindedir; bu nedenle ünite genellikle elle sıkıştırılamaz.

3. Eski gaz yaylarını çıkarmadan önce, hangi bileşenlerin yeniden kullanılacağını belirlemek için sağlanan bağlantı elemanlarını inceleyin.

4. Gaz yaylarını değiştirirken bagaj kapağı, motor kapağı, bagaj veya arka camı destekleyecek birini bulun.

5. Gaz yayları, orijinal birimlerle aynı pozisyonda monte edilmelidir.

6. Gaz yaylarını birer birer değiştirin.

7. Yaylar her zaman kapalı konumda tüp yukarı olacak şekilde monte edilmelidir. Bu, doğru yağlama ve düzgün çalışma için hayati önem taşır.

SÖKME

Koyu kompozit soketli düz metal klipsli uç bağlantı donanımlı gaz yaylarını veya tel güvenlik klipsli tamamen metal soketli gaz yaylarını çıkarma prosedürü:

1. Düz metal klipsi veya tel güvenlik klipsini serbest bırakmak için küçük bir düz uçlu tornavida gerekecektir.

2. Mevcut yay(lar) üzerindeki yükü korumak için bagaj kapağını, kaputu, motor kaputunu, pencereyi veya arka kapıyı açın. Bagaj kapağı vb. desteklenmeden bu onarımı yapmaya çalışmayın.

3. Piston-çubuk montajı bir kompozit soket ise, şu adımları izleyin:

Tornavida bıçağını metal klipsin altına yaklaşık 45 derecelik bir açıyla yerleştirin ve klipsi yerinden çıkarmak için hafifçe kaldırın, böylece gaz yayını bağlı olduğu bilyalı saplamadan çekebilirsiniz. Klipsi tamamen çıkarmayın.
Diğer uçta işlemi tekrarlayın.

4. Eğer piston-çubuk montajı tel güvenlik klipsli tamamen metal bir soket ise, şu adımları izleyin:

Tornavida ucunu tel klipsin altına yerleştirin ve bağlantı parçasının boynundan klipsi açın. Tel klipsi döndürerek çıkarın ve bağlantı parçasından tamamen çekerek çıkarın.
Diğer uçta işlemi tekrarlayın.

MONTAJ

1. Gaz yayını bir kompozit soketle sabitliyorsanız, şu adımları izleyin:

Gaz yayının alt bağlantısı olan rot ucu bağlantısını düzeltmeye başlayın. Bunun için, uç bağlantısının açıklığını bilye sapının üstüne yerleştirin. Hiçbir alet gerekmez.
Son bağlantı parçasını dikkatlice saplama üzerine bastırın. Çekiç veya mengene kullanmayın. Bağlantıyı sabitlemek için hafif el basıncı yeterli olmalıdır.
Bu işlemi diğer uçta tekrarlayın.

2. Gaz yayı tamamen metal bağlantı ve tel güvenlik klipsi ile sabitlenmişse, şu adımları izleyin:

Öncelikle gaz yayının çubuk ucu bağlantısını (alt bağlantı) düzeltmeye başlayın. Bunun için, uç bağlantının açıklığını bilyalı pimin üstüne yerleştirin. Araç gerekmez.
Son bağlantı parçasını dikkatlice küresel pime bastırın.
Tel klipsin düz ucunu, bağlantı parçasının yan tarafında bulunan küçük deliğe tamamen yerleştirin. Daha sonra kıvrımlı bölümü döndürerek bağlantı parçasının boynuna sıkıca sarın. Bu, onu sıkıca yerinde tutacaktır.
Bu işlemi diğer uçta tekrarlayın.

Not: Yalnızca bilgilendirme amaçlıdır. Bu içeriğe dayanarak oluşabilecek zararlardan sorumlu değiliz.
